Śruby, podkładki, wkręty do fotowoltaiki, czyli elementy instalacji solarnej, odgrywają decydującą rolę w trwałości i bezpieczeństwie konstrukcji. Dobór elementów złącznych do systemów solarnych wymaga uwzględnienia warunków eksploatacji na otwartym powietrzu przez dłuższy czas. Najlepszym rozwiązaniem będzie wybór stali nierdzewnej A2 i kwasoodpornej A4, które spełniają te wymagania w polskim klimacie. Zły dobór materiałów śrub w systemach solarnych prowadzi do przyspieszonej korozji (w tym bimetalicznej/galwanicznej), luzowania i pękania połączeń, spadku bezpieczeństwa oraz skrócenia żywotności całej konstrukcji. Przedstawiamy poradnik dla instalatorów i inwestorów.
Spis treści
• Jak dobrać śruby, podkładki, nakrętki, wkręty do fotowoltaiki?
• Dlaczego elementy instalacji solarnej ze stali nierdzewnej powinny być normą?
• Elementy mocowania paneli fotowoltaicznych w praktyce
• INOXA – gwarancja jakości i terminowości w dostawach elementów instalacji solarnej
Jak dobrać śruby, podkładki, nakrętki, wkręty do fotowoltaiki?
Przy wyborze materiału śrub do systemów solarnych należy uwzględnić kilka grup czynników, które łącznie decydują o trwałości, bezpieczeństwie i kosztach cyklu życia.
• Po pierwsze, środowisko pracy i korozyjność: wilgotność, zasolenie (strefy nadmorskie), zanieczyszczenia przemysłowe oraz ekspozycja na deszcz i UV determinują odporność wymaganą od materiału. W warunkach nadmorskich preferuje się stal nierdzewną A4/316, a w śródlądowych umiarkowanych często wystarcza A2/304.
• Po drugie, kompatybilność galwaniczna z sąsiednimi materiałami – należy minimalizować różnicę potencjałów oraz unikać bezpośredniego kontaktu różnych metali w obecności elektrolitu, bo sprzyja to korozji bimetalicznej.
• Po trzecie, wymagania mechaniczne: obciążenia wiatrem i śniegiem, drgania, a także utrzymanie siły zacisku przewidują dobór klasy własności (np. A2?70, A4?80) oraz właściwe parametry montażu i geometrii połączenia, aby ograniczyć luzowanie i pełzanie złączy.
• Po czwarte, zgodność z normami i kwalifikacje: materiały i klasy muszą odpowiadać wymaganiom ISO 3506 dla stali nierdzewnych (oznaczenia, właściwości mechaniczne, zakres temperatur).
• Po piąte aspekty montażowe i eksploatacyjne: kontrolowany moment dokręcania, ewentualne smarowanie gwintów, a także analiza kosztów – wyższy koszt A4/316 często obniża koszty serwisowe w środowiskach agresywnych; w praktyce pomocne są wytyczne producentów systemów montażowych określające typy śrub i typowe momenty dokręcania dla danych rozwiązań.
Dlaczego elementy instalacji solarnej ze stali nierdzewnej powinny być normą?
Instalacje solarne pracują w środowisku o wysokiej wilgotności, zmiennych temperaturach i stałym narażeniu na opady. Stal nierdzewna A2 zapewnia odporność w standardowych warunkach, natomiast A4 polecana jest w strefach nadmorskich lub przy ryzyku kontaktu z chlorkami. Śruby do fotowoltaiki oraz inne elementy złączne do systemów solarnych wykonane z tych gatunków stali zachowują parametry mechaniczne przez cały okres eksploatacji systemu.

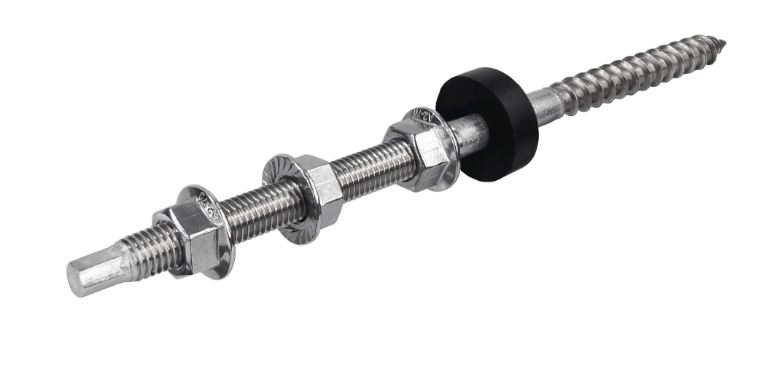

Zestaw montażowy: ART. 9082 SW + EPDM + DIN 6923
Elementy mocowania paneli fotowoltaicznych w praktyce
Budowa instalacji solarnej wymaga stosowania dedykowanych i uniwersalnych łączników. Poniżej przedstawiamy podstawowe elementy mocowania paneli fotowoltaicznych wraz z przykładami produktów.
• Śruby młoteczkowe do fotowoltaiki – umożliwiają szybki montaż klem i szyn bez dostępu z drugiej strony. Typowe rozmiary śruby do mocowania paneli fotowoltaicznych to M8 i M10, długość 20-30 mm.
• Dwugwinty nierdzewne do fotowoltaiki – łączą gwint do drewna z metrycznym, służą do mocowania szyn do krokwi przez pokrycie dachowe. Z uszczelką EPDM, długości nawet 400 mm, najczęściej M4, M6, M8, M10.
• Nakrętki nierdzewne do fotowoltaiki – szynowe (uzębione i z szyną lub płytką stabilizującą), samonastawne, młoteczkowe, kwadratowe, sześciokątne i sześciokątne z kołnierzem. Należy szukać wykonanych zgodnie z wymogami norm DIN i ISO.
• Klasyczne śruby nierdzewne do fotowoltaiki – śruby do montażu paneli fotowoltaicznych, szyn i klem muszą być produkowane zgodnie z normami DIN 912, DIN 933. Najczęściej stosowane są sześciokątne M12x30, walcowe M8x20, grzybkowe M10.
• Nierdzewne łączniki fotowoltaiczne – służą do montowania paneli do profili montażowych i łączenia szyn. Występują w wielu długościach i szerokościach.
• Podkładki – szerokie DIN 9021 A2, zwykłe DIN 125 A2 oraz uszczelniające z EPDM A2 w rozmiarach M8-M12; równomiernie rozkładają nacisk i chronią przed przeciekami.
• Wkręty do fotowoltaiki – występują w wariantach o różnych średnicach i długościach, z łbem sześciokątnym lub stożkowym, gwarantując szybki montaż bez wiercenia i wysoką siłę chwytną.
