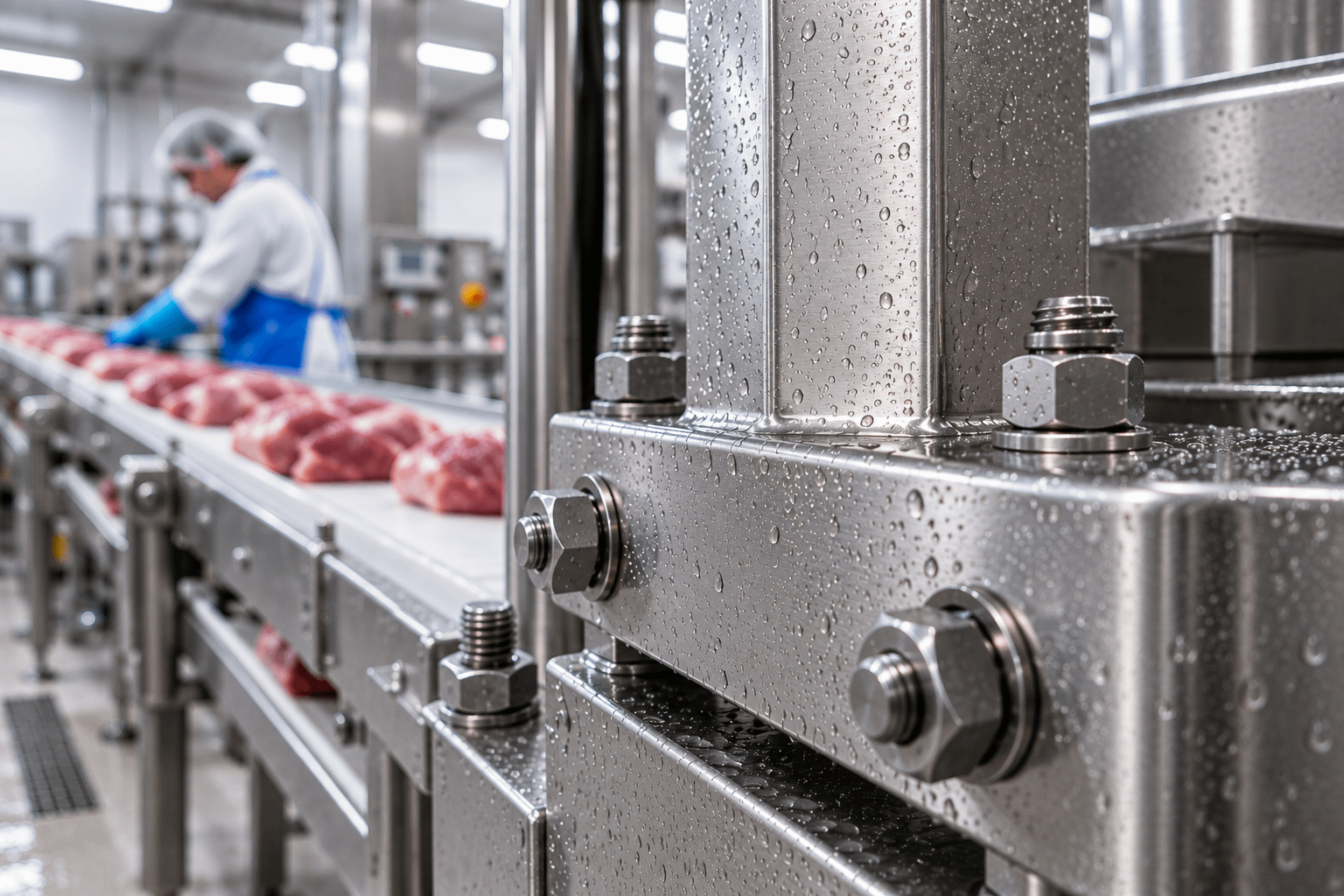

W maszynie dla przemysłu mięsnego korpus i osłony dobiera się zwykle z dużą starannością, a śruby, nakrętki i podkładki traktuje jak drobnicę katalogową. To błąd: niewielkie złącze może połączyć chlorki, szczelinę, wilgoć i naprężenie w jednym miejscu - dlatego nierzadko koroduje wcześniej niż płaska blacha obok.
Dlaczego stal nierdzewna może korodować
Odporność stali nierdzewnej zapewnia bardzo cienka warstwa pasywna bogata w tlenki chromu. Po mechanicznym uszkodzeniu może się ona odtworzyć, jeżeli powierzchnia jest czysta, a środowisko sprzyja repasywacji. Określenie „nierdzewna” nie oznacza jednak odporności na każde medium i każdy sposób mycia.
W obecności chlorków lokalne uszkodzenie warstwy pasywnej może zapoczątkować korozję wżerową. Jeszcze trudniejsze warunki powstają pod łbem śruby, pod podkładką, przy uszczelce i w zanieczyszczonym gwincie. Ograniczony dostęp tlenu oraz zatrzymanie roztworu tworzą warunki do korozji szczelinowej, która może rozpocząć się wcześniej niż korozja na swobodnie opłukiwanej powierzchni.
Ryzyko rośnie wraz ze stężeniem chlorków, temperaturą, czasem kontaktu, cyklami mokro-sucho, obecnością osadów i utleniaczy oraz spadkiem pH w rozwijającej się szczelinie. Dlatego ocena samej nazwy gatunku bez znajomości rzeczywistych warunków pracy jest niewystarczająca.
Co atakuje złącza w zakładzie mięsnym
1. Solanka i pozostałości produktu - nastrzykiwarki, masownice, mieszalniki, zbiorniki i armatura pracują w środowisku o znacznie wyższym stężeniu chlorków niż typowa woda technologiczna.
2. Mycie i dezynfekcja - szczególnie ryzykowne są preparaty zawierające aktywny chlor, niedokładne płukanie, przekraczanie stężeń lub czasu kontaktu oraz mieszanie chemii niezgodnie z instrukcją.
3. Cykl mokro-sucho - odparowanie wody zagęszcza sole na powierzchni i w szczelinach, zwłaszcza gdy konstrukcja nie jest samoodpływowa.
4. Temperatura - podgrzanie roztworu przyspiesza reakcje i może obniżyć odporność na inicjację wżerów; oceniać trzeba łącznie temperaturę, skład, pH i czas.
Nie należy zakładać, że każdy środek myjący jest bezpieczny dla A2 lub A4 tylko dlatego, że jest stosowany w branży spożywczej. Kluczowe znaczenie ma potwierdzona kompatybilność chemiczna środka z czyszczonym materiałem oraz jego stężenie, temperaturę, czas kontaktu, sposób płukania i suszenia.
A2 a A4: ważniejsze niż handlowy skrót
W serii PN-EN ISO 3506 symbole A2 i A4 oznaczają grupy stali dla elementów złącznych, a nie jeden, gwarantowany numer materiału według EN 10088. W praktyce A2 jest kojarzone z rodziną 304, a A4 z molibdenową rodziną 316. To użyteczne przybliżenie, ale nie pełna specyfikacja materiałowa.
| Oznaczenie | Typowa rodzina | Typowy PREN* | Praktyczna interpretacja |
| A2 | 304 / 304L | około 18 | Dobra odporność w warunkach łagodnych; w chlorkach i strefach stale mokrych ryzyko wżerów rośnie. |
| A4 | 316 / 316L, z Mo | około 24-26 | Wyższa odporność na wżery niż typowe A2; często właściwy punkt wyjścia dla mokrych stref zakładu mięsnego. |
* PREN = %Cr + 3,3 × %Mo + 16 × %N. Wartości są orientacyjne dla typowych gatunków 1.4301/1.4307 i 1.4401/1.4404. PREN jest wskaźnikiem porównawczym, a nie gwarancją trwałości złącza.
Jeżeli projekt wymaga dokładnie 1.4404/316L, należy wpisać ten gatunek do zamówienia i uzgodnić dokumentację odbiorową. Samo oznaczenie A4 na śrubie nie daje takiej gwarancji. Podobnie potoczne określenie „kwasoodporna” nie oznacza odporności A4 na każdy kwas, każde stężenie ani każdą temperaturę.
Więcej o różnicach między stalą A2 i A4 piszemy w osobnym artykule.
5 błędów, które kosztują więcej niż same śruby
Błąd 1. Traktowanie stref EN 1672-2 jak mapy korozji
PN-EN 1672-2 rozróżnia strefę kontaktu z żywnością, strefę rozprysku i strefę pozostałą z punktu widzenia higieny i czyszczenia. Strefa rozprysku oznacza powierzchnie, na które w normalnej pracy trafia żywność bez powrotu do produktu - nie jest synonimem całego obszaru mytego wodą.
Dlatego potrzebne są dwie nakładające się mapy: stref higienicznych oraz narażenia korozyjnego. Nawet element formalnie znajdujący się poza strefą żywności może wymagać A4 lub wyższego gatunku, jeżeli regularnie trafiają na niego piana, gorąca woda, chlorki lub kondensat. Z kolei norma higieniczna nie nakazuje jednego uniwersalnego gatunku A4 dla każdej strefy kontaktu z żywnością - wymaga materiału odpowiedniego do produktu, czyszczenia i przewidzianego użytkowania.
Błąd 2. Uznanie zwykłego łącznika za rozwiązanie higieniczne
Zwykły łeb kołnierzowy nadal tworzy styk pod łbem, a zwykła nakrętka kołpakowa może zamknąć trudną do osuszenia przestrzeń. Nie są to automatycznie rozwiązania higieniczne. W strefie kontaktu z żywnością odsłonięte gwinty i trudne do mycia szczeliny powinny być eliminowane, a jeśli połączenie rozłączne jest konieczne - należy stosować konstrukcje higieniczne, łatwo dostępne, samoodpływowe i skutecznie uszczelnione. Tam, gdzie demontaż nie jest wymagany, właściwie wykonana spoina ciągła może być bezpieczniejsza niż połączenie śrubowe.
Błąd 3. Zanieczyszczenie powierzchni żelazem
Pył ze szlifowania stali węglowej, wspólne szczotki druciane, opiłki i zabrudzone narzędzia pozostawiają na nierdzewnej powierzchni cząstki żelaza, które rdzewieją i mogą zostać błędnie uznane za wadę materiału. Należy oddzielić obróbkę stali węglowej i nierdzewnej, stosować dedykowane narzędzia oraz dokładnie oczyścić powierzchnię po montażu. Trawienie lub chemiczną pasywację wykonuje się wtedy, gdy są wymagane, według kwalifikowanej procedury.
Błąd 4. Pominięcie korozji galwanicznej
Połączenie śruby ze stali nierdzewnej z aluminium, stalą ocynkowaną lub innym metalem o niższym potencjale elektrochemicznym może utworzyć ogniwo galwaniczne. Zjawisko to występuje, gdy między materiałami istnieje różnica potencjałów elektrochemicznych oraz obecny jest elektrolit, np. wilgoć, woda opadowa lub roztwór soli. W takich warunkach mniej szlachetny metal staje się anodą i może ulegać przyspieszonej korozji.
Skuteczne ograniczenie ryzyka korozji galwanicznej może wymagać zastosowania przekładek oraz tulei izolacyjnych, zachowania ciągłości powłok ochronnych, ograniczenia dostępu elektrolitu, zapewnienia sprawnego odpływu wody, a także właściwego stosunku powierzchni łączonych metali. Sama zamiana śruby na element ze stali nierdzewnej A4 nie eliminuje problemu, ponieważ nie zmienia podatności korozyjnej materiału łączonego.
Błąd 5. Montaż austenitycznego gwintu na sucho
Stale austenityczne są podatne na zatarcie gwintu (galling). Pod naciskiem i podczas poślizgu lokalne mikrozgrzewy mogą gwałtownie zwiększyć opór i nieodwracalnie zablokować połączenie. Ryzyko rośnie przy dużej prędkości dokręcania, narzędziach udarowych, zabrudzeniu, wysokim docisku i wielokrotnym montażu. Połączenie śruby A4 z nakrętką A2 nie jest pewnym zabezpieczeniem - oba materiały pozostają austenityczne.
Aby ograniczyć ryzyko wystąpienia zatarć stosuje się odpowiednio dobrany środek antyzatarciowy lub powłokę smarną, czyste gwinty, kontrolowaną prędkość oraz procedurę montażu. W obszarze, w którym możliwy jest incydentalny kontakt z żywnością, środek smarny powinien spełniać właściwe wymagania higieniczne, np. PN-EN ISO 21469. Trzeba też przeliczyć moment dokręcania: smar obniża tarcie, więc użycie momentu przewidzianego dla suchego gwintu może nadmiernie zwiększyć siłę zacisku.
Klasa własności nie jest klasą odporności korozyjnej
W oznaczeniu A4-80 pierwsza część opisuje grupę stali, a druga klasę własności mechanicznych. Dla klas 50, 70 i 80 liczby odpowiadają minimalnej wytrzymałości na rozciąganie odpowiednio 500, 700 i 800 MPa w zakresie zastosowania normy. Aktualne wydanie ISO 3506-1 obejmuje również klasę 100 dla wybranych stali austenitycznych i dupleksowych. Wyższa liczba nie oznacza wyższej odporności na chlorki.
Wybór A2-80 zamiast A4-70 może więc podnieść wymagania wytrzymałościowe, a jednocześnie obniżyć odporność na korozję wżerową. Najpierw określa się środowisko i grupę lub dokładny gatunek stali, a niezależnie od tego - obciążenie, klasę własności, geometrię i wymagany zacisk. Sama PN-EN ISO 3506-1 nie określa zależności moment-siła zacisku ani spawalności.
Kiedy standardowe A4 może nie wystarczyć
Konwencjonalna rodzina 316/316L może pracować na granicy w gorącej solance, przy wysokim stężeniu chlorków, w długotrwale mokrych szczelinach, przy utleniaczach albo w agresywnym myciu kwaśnym. Ważne zastrzeżenie: 1.4404/316L nie jest „wyższym” stopniem odporności na wżery od 1.4401/316. Niższa zawartość węgla ogranicza ryzyko korozji międzykrystalicznej po spawaniu, ale nie daje zasadniczego skoku odporności na chlorki. Podobnie 1.4571/316Ti nie jest uniwersalnym ulepszeniem A4 w środowisku chlorkowym.
W trudniejszych warunkach rozważa się dokładnie wyspecyfikowane stale duplex, np. 1.4462, albo wysokostopowe stale austenityczne, np. 1.4529 lub 1.4547. Aktualna ISO 3506-1 obejmuje także kategorie stali duplex, ale dostępność konkretnego wykonania, klasa własności i dokumentacja materiałowa muszą zostać uzgodnione z dostawcą. Dobór powinien opierać się na pełnych danych o medium, temperaturze, czasie, pH, utleniaczach, geometrii i cyklu mycia - a przy krytycznym zastosowaniu także na doświadczeniu eksploatacyjnym lub badaniu.
Dobór według warunków pracy - praktyczna mapa
| Warunki | Punkt wyjścia | Najważniejsze zastrzeżenie |
| Strefa kontaktu z żywnością | Unikać odsłoniętych gwintów; gdy złącze jest konieczne, stosować konstrukcję higieniczną i materiał odporny na produkt oraz mycie. W zakładzie mięsnym A4 jest częstym punktem wyjścia. |
PN-EN 1672-2 nie narzuca jednego gatunku A4. Liczą się ocena ryzyka, czyszczenie, uszczelnienie i gładkość odpowiednia do funkcji. |
| Strefa regularnie myta, mokra lub narażona na kondensat | Najczęściej A4, wraz z geometrią samoodpływową, ograniczeniem szczelin i procedurą płukania. |
Strefa mokra nie zawsze pokrywa się ze „strefą rozprysku” w rozumieniu normy higienicznej.
|
| Solanka, gorące chlorki, preparaty silnie utleniające |
Dokładny gatunek po analizie; A4 może być niewystarczające. Rozważyć 1.4462, 1.4529 lub 1.4547.
|
Nie dobierać wyłącznie po PREN. Sprawdzić szczeliny, naprężenia, temperaturę, czas i realną chemię procesu. |
| Strefa sucha, poza myciem, produktem i kondensacją | A2 często jest wystarczające. |
Potwierdzić brak aerozolu solankowego, osadów chlorkowych i pary wodnej oraz możliwość okresowego zawilgocenia.
|
Checklista dla konstruktora i utrzymania ruchu
1. Wyznacz strefy higieniczne według PN-EN 1672-2, a osobno zaznacz strefy mokre, chlorkowe, gorące i narażone na kondensat.
2. Zbierz dane o produkcie i myciu: stężenie chlorków, pH, temperatura, czas kontaktu, utleniacze, częstotliwość oraz sposób płukania i suszenia.
3. Nie utożsamiaj A4 z 1.4404. Gdy dokładny gatunek jest krytyczny, wpisz go do specyfikacji i uzgodnij dokumentację odbiorową.
4. Ogranicz szczeliny i odsłonięte gwinty. Zwykły łeb kołnierzowy albo nakrętka kołpakowa nie są automatycznie rozwiązaniami higienicznymi.
5. Dobierz zabezpieczenie przed zatarciem i opracuj moment dokręcania dla rzeczywistego współczynnika tarcia.
6. Oddziel obróbkę stali nierdzewnej od węglowej; w razie potrzeby stosuj kwalifikowane czyszczenie, trawienie i pasywację.
7. Sprawdź pary galwaniczne i stosunek powierzchni metali, a nie tylko gatunek śruby.
8. W dokumentacji technicznej zapisz parametry mycia, ograniczenia chemiczne, sposób kontroli złączy i kryteria wymiany.
Najczęstsze pytania
Czy A4 jest zawsze lepsze od A2?
Nie w każdym sensie. A4 ma zwykle wyższą odporność na korozję wżerową w chlorkach, ale może być zbędne w suchym, łagodnym środowisku. O wytrzymałości mechanicznej mówi oddzielna klasa, np. 70 lub 80.
Czy A4 oznacza 316L / 1.4404?
Nie. A4 jest grupą materiałową elementu złącznego. Jeżeli potrzebny jest konkretny gatunek 1.4404, trzeba go jednoznacznie zamówić i potwierdzić dokumentacją.
Czy A2 można stosować w przemyśle spożywczym?
Tak, w wielu łagodnych i suchych zastosowaniach. W zakładzie mięsnym regularne mycie, solanka, chlorki i cykle mokro-sucho często przemawiają jednak za A4 lub dokładniej dobranym gatunkiem.
Jak ograniczyć zatarcie nierdzewnego gwintu?
Podczas montażu należy stosować czyste, nieuszkodzone gwinty, kontrolować prędkość dokręcania oraz używać właściwie dobranego środka antyzatarciowego lub powłoki. Moment dokręcania powinien być ustalony z uwzględnieniem rzeczywistych warunków tarcia w danym połączeniu. Należy unikać narzędzi udarowych, chyba że zostały potwierdzone i dopuszczone w procedurze montażowej.
Co zrobić, gdy A4 koroduje w solance?
W pierwszej kolejności należy zidentyfikować rzeczywistą przyczynę problemu - może nią być niewłaściwy dobór materiału, obecność szczelin sprzyjających korozji, zanieczyszczenie powierzchni cząstkami żelaza, nieprawidłowy proces mycia albo utworzenie pary galwanicznej. Dopiero po przeprowadzeniu takiej analizy warto rozważyć zastosowanie konkretnego gatunku stali duplex lub stali wysokostopowej, a także modyfikację geometrii konstrukcji.
Potrzebujesz dobrać materiał dla elementów złącznych ze stali nierdzewnej do konkretnego rozwiązania? Przekaż INOXA medium, temperaturę, chemię mycia, częstotliwość demontażu, materiał elementów łączonych i wymagane obciążenie. Na tej podstawie można dobrać grupę lub dokładny gatunek stali, klasę własności, wykonanie złącza i zabezpieczenie przed zatarciem.
Ważne: przedstawione zalecenia mają charakter ogólny. Ostateczny dobór elementu złącznego powinien wynikać z obliczeń konstrukcyjnych, oceny ryzyka higienicznego i danych o rzeczywistym środowisku pracy
